볼 밸브(Ball Valve), 글로브 밸브와 무엇이 다를까? 구조 및 사용처 비교

⚽ 볼 밸브(Ball Valve)란? 구조, 작동 원리, 게이트·글로브 밸브와 차이

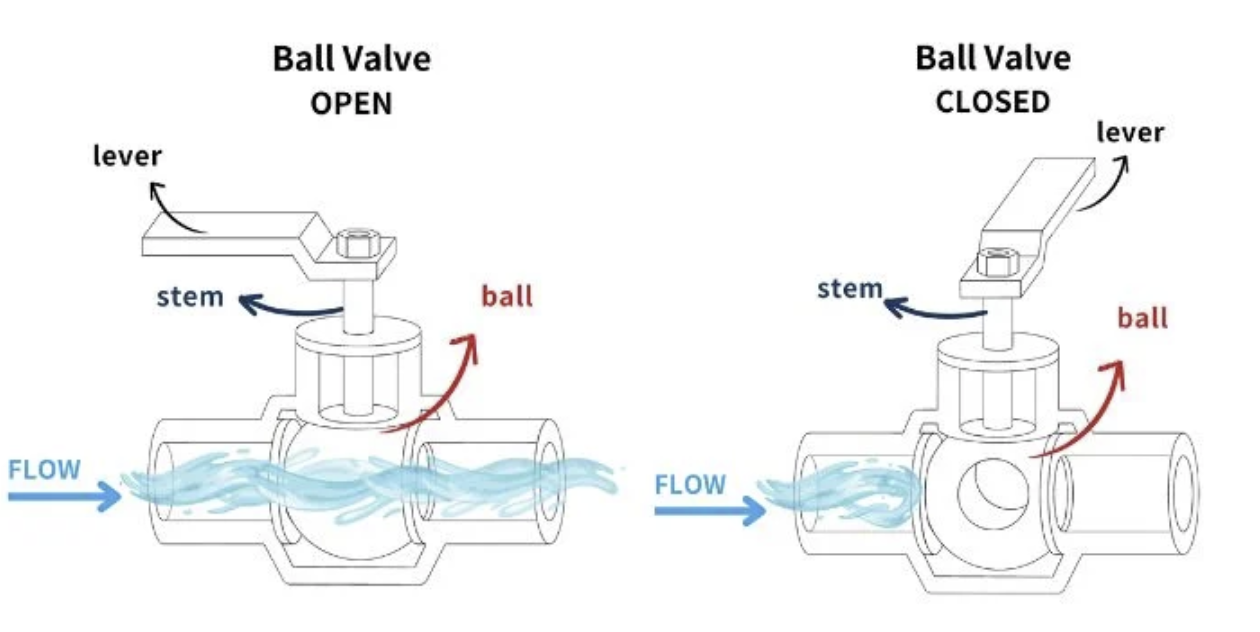

1. ⚙️ 배관의 기본 밸브, 볼 밸브(Ball Valve)의 핵심 기능과 작동 원리

볼 밸브는 이름처럼 중앙에 구멍이 뚫린 공(Ball) 모양의 디스크를 사용하여 유체의 흐름을 **개폐(Shut-off)**하는 데 특화된 밸브입니다. 산업 현장에서 가장 흔하게 볼 수 있는 밸브 중 하나이며, 특히 빠른 시간 내에 유체를 완전히 차단해야 하는 라인에 주로 사용됩니다. 아래 표에서 볼 밸브의 작동 방식·개폐 기능·압력 손실 특성을 한눈에 정리했습니다. 이 덕분에 직선 배관에서 에너지 손실을 최소화해야 하는 라인에서 선호됩니다.

특징	설명
작동 방식	**90도 회전(¼ Turn)**만으로 개폐가 완료되는 고속 차단 방식입니다.
개폐 기능	공의 구멍과 유로가 일치하면 완전 개방, 90도 돌리면 완전 차단됩니다.
압력 손실	완전 개방 시 유로 면적이 넓어 압력 손실이 거의 없습니다 (직선 흐름).

2. 💨 볼 밸브의 '빠른 개폐'는 장점일까 단점일까? (유량 조절 한계와 Throttling 이슈)



볼 밸브의 90도 빠른 개폐 기능은 유체를 신속하게 차단할 수 있다는 강력한 장점이지만, 이는 동시에 단점이 되기도 합니다.

• 장점: 비상 상황이나 라인 점검 시 매우 빠르게 유체를 차단할 수 있어 안전성과 효율이 높습니다.
• 단점 (유량 조절의 한계): 볼 밸브는 디스크를 조금만 돌려도 유로 면적이 급격하게 변화하기 때문에, 정밀한 유량 조절(Throttling)에는 적합하지 않습니다. [💡 글로브 밸브가 유량 조절에 강자인 이유가 바로 여기에 있습니다.]

정리하면, 볼 밸브는 유량을 '조절'하기보다 유체를 '확실하게 열고 닫는' 용도로 사용하는 것이 가장 안전합니다.

 (영업인의 경험 인사이트)  현장에서 볼 밸브를 '잠그는 용도'로 사용해야 하는데, 간혹 작업자들이 유량을 조절한다고 볼 밸브를 살짝 열어두는 경우가 있습니다. 이는 급격한 마모를 일으켜 밸브 수명을 단축시키고, 누설의 원인이 되므로 피해야 합니다.

3. 🏭 볼 밸브의 다양한 종류와 산업 현장 활용처

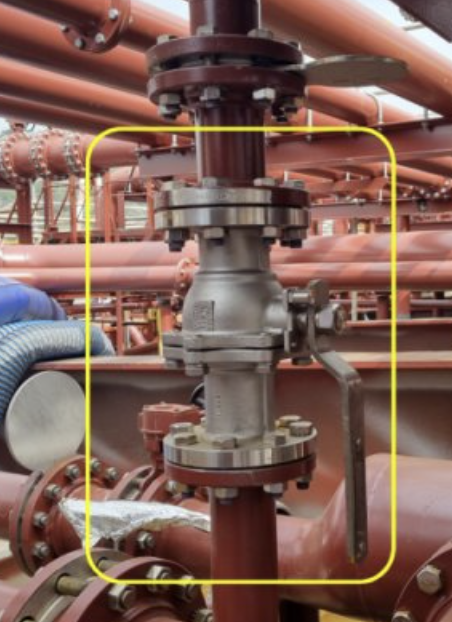

선박 설치 BALL VALVE



볼 밸브는 빠른 개폐와 낮은 압력 손실이라는 특성 때문에, 일반 산업 배관부터 석유화학·발전 설비까지 폭넓게 사용됩니다.

종류	특징	주요 용도
1. 플로팅 볼 밸브	볼이 양쪽 시트 사이에 떠 있는 구조.	일반적인 산업용 배관, 공업용수 라인
2. 트러니언 볼 밸브	볼의 상하를 축(트러니언)이 지지하여 고정.	고압·대구경 라인, 석유화학 플랜트
3. V-포트 볼 밸브	볼의 구멍이 V자 형태를 가져 조절 성능을 보완.	정밀한 제어가 필요한 부분에 한정적으로 사용



위와 같이 볼 밸브는 구조에 따라 적용 현장이 달라집니다.

🏭 발전소 및 플랜트

: 고온·고압의 증기(Steam) 라인에서 압력과 유량을 조절하는 핵심 밸브로 사용됩니다.

→ 예) 보일러 주변 증기 라인, 터빈 전·후단 배관

🧪 화학/정유 공장

: 부식성 유체나 특정 화학물질의 정밀한 투입량을 조절할 때 사용됩니다. → 예) 원료 투입 라인, 반응기 입·출구 배관

🚢 선박 및 해양 산업

: 선박의 기관실 배관에서 유체 흐름 제어에 사용됩니다.  → 예) 냉각수, 연료유, 윤활유 라인

🌡️ HVAC 시스템

: 건물 냉난방 시스템에서 열매체(온수/냉수)의 유량을 제어하여 실내 온도를 조절하는 데 사용됩니다.

→ 예) 층별·구역별 냉난방 제어용 밸브

4. 🔀 볼 밸브와 게이트 밸브, 글로브 밸브의 차이점 (비교 분석)

한마디로 정리하면, 볼 밸브는 '빠르게 확실히 잠그는 밸브', 글로브 밸브는 '정밀하게 조절하는 밸브', 게이트 밸브는 '큰 유량을 직선으로 통과시키는 데 유리한 밸브'라고 이해하면 현장에서 선택할 때 훨씬 수월합니다.

• 볼 밸브 vs 게이트 밸브:
  • 볼 밸브: 90도 회전으로 빠른 개폐가 가능하며, 크기가 작고 가볍습니다.
  • 게이트 밸브: 핸들을 여러 번 돌려야 개폐되는 방식으로 완전 개폐에 초점을 맞추며, 수직으로 움직이는 구조입니다.
• 볼 밸브 vs 글로브 밸브:
  • 볼 밸브: 유체 **차단(개폐)**에 특화되어 있으며 압력 손실이 거의 없습니다.
  • 글로브 밸브: 유체 **조절(Throttling)**에 특화되어 있으며 압력 손실이 발생합니다.



다음 포스팅에서는 체크 밸브를 정리해 보겠습니다. 😘
