글로브 밸브(Globe Valve)란? 유량 조절 밸브의 구조와 용도

이번 포스팅의 주인공은 유량 조절의 강자로 불리는 "글로브 밸브(Globe Valve)"입니다. 😘😘

⚙️ 글로브 밸브 (Globe Valve): 흐름을 조절하는 만능 밸브!

글로브 밸브(Globe Valve)는 이름처럼 구형(Globe) 몸체를 가진 유량 조절 밸브로, 배관 내 유체의 흐름(유량)을 정밀하게 제어하는 데 특화되어 있습니다.
특히 정밀한 유량 제어가 필요한 라인에서는 다른 밸브보다 글로브 밸브를 우선적으로 고려하게 되며, 복잡한 산업 플랜트부터 건물 설비 등 일상과 가까운 현장까지 폭넓게 사용됩니다. 😊

1. 글로브 밸브 (Globe Valve)의 핵심 역할과 기능

글로브 밸브의 가장 중요한 역할은 단순히 유체를 막거나 여는 것을 넘어, 유량(Flow Rate)을 원하는 대로 조절하는 것입니다.

고온·고압 스팀 라인이나 플랜트 배관 설계에서 자주 등장하는 밸브죠.



아래 표는 글로브 밸브의 핵심 역할을 한눈에 정리한 것입니다.

역할	설명
✅ 유량 조절 (Throttling)	유체(물, 증기, 가스 등)의 양을 미세하게 조절하여 원하는 흐름 속도나 압력을 유지합니다.
✅ 개폐 기능 (Shut-off)	필요할 때 유체의 흐름을 완전히 차단하는 기능도 수행합니다.
✅ 제어의 정밀성	밸브 디스크(Disc)가 유체 흐름에 수직으로 움직이며 유로 면적을 정밀하게 조절할 수 있습니다.

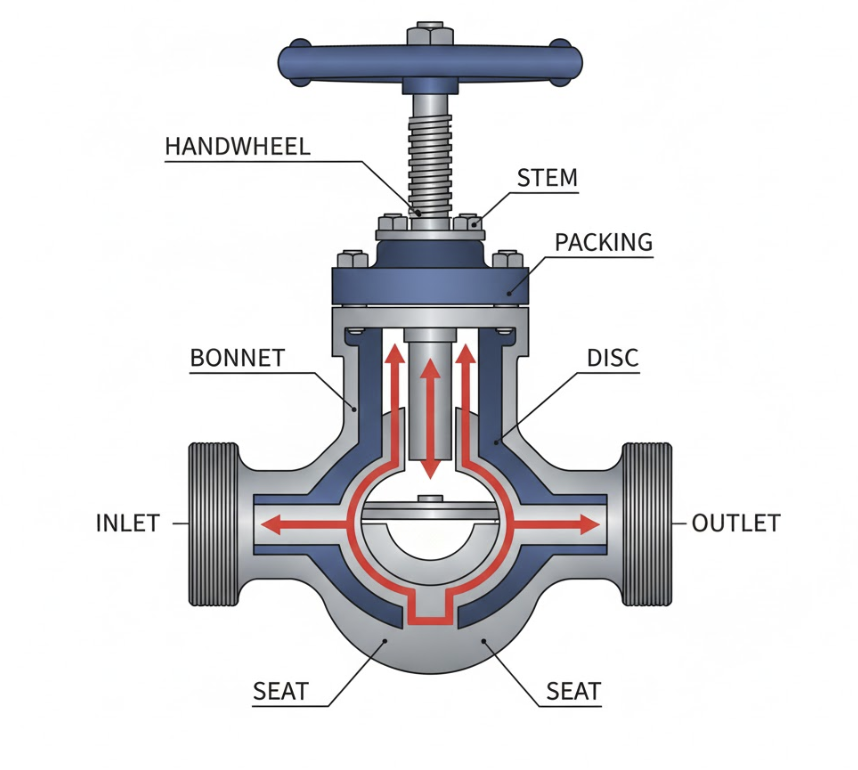

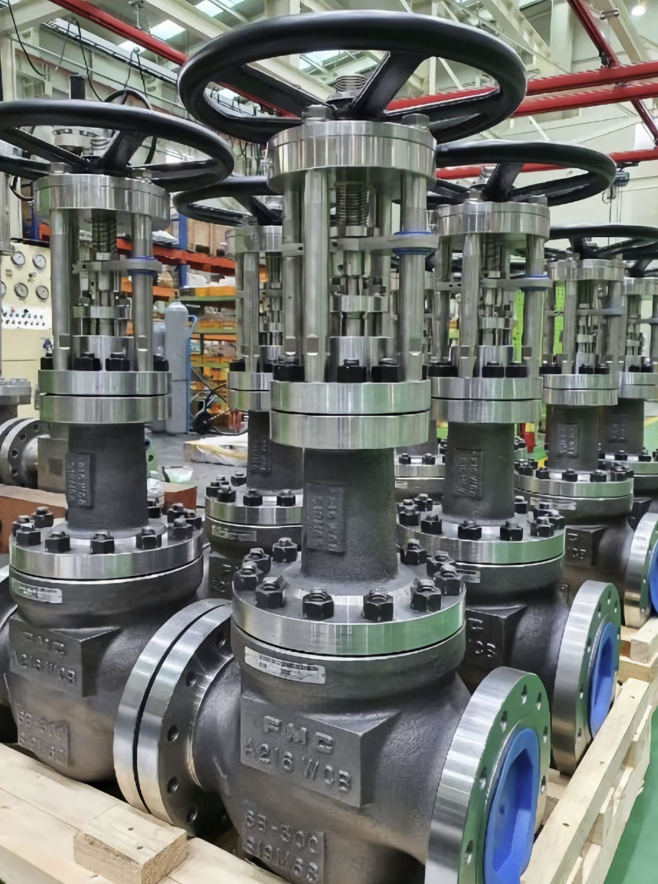

2. 글로브 밸브 (Globe Valve) 구조와 작동 원리

글로브 밸브는 유체의 흐름 방향을 꺾어주는 내부 칸막이(시트, Seat)와, 이 시트를 막아 유량을 조절하는 디스크(Disc, 마개 역할)가 핵심입니다. 디스크가 유체 흐름에 수직으로 움직이며 작동합니다.

• 핸들(Wheel): 사용자가 손으로 돌리는 부분입니다.
• 스템(Stem): 핸들을 돌리면 밸브 몸체 안에서 위아래로 움직이는 축입니다.
• 디스크(Disc): 스템 끝에 연결되어 시트(Seat)를 덮거나 열어주는 마개입니다.

작동 원리 :

1. 핸들을 돌리면 스템이 하강하면서 디스크를 시트에 밀착시켜 흐름을 막습니다.
2. 핸들을 반대로 돌리면 디스크가 시트에서 멀어지면서 유체가 흐르는 공간(유로)이 열립니다.
3. 디스크를 조금만 움직여도 유로 면적을 정밀하게 조절할 수 있어 유량 조절이 용이합니다.

   * 유체가 내부에서 두 번 꺾이기 때문에, 다른 밸브에 비해 흐름 저항이 커서 압력 손실이 발생하는 단점이 있어요.



3. 글로브 밸브 (Globe Valve)는 어디에 사용될까? 주요 산업별 활용 사례

글로브 밸브는 정밀한 유량 제어가 필수적인 다양한 산업 현장에서 사용됩니다.

• 🏭 발전소 및 플랜트: 고온·고압의 증기(Steam) 라인에서 압력과 유량을 조절하는 핵심 밸브로 사용됩니다. (가장 일반적인 사용처)
• 🧪 화학/정유 공장: 부식성 유체나 특정 화학물질의 정밀한 투입량을 조절할 때 사용됩니다.
• 🚢 선박 및 해양 산업: 선박의 기관실 배관에서 유체 흐름 제어에 사용됩니다.
• 🌡️ HVAC 시스템: 건물 냉난방 시스템에서 열매체(온수/냉수)의 유량을 제어하여 실내 온도를 조절하는 데 사용됩니다.

4. 글로브 밸브 종류(T·Y·앵글 패턴)와 선택 기준

글로브 밸브는 내부 유체 통과 형태(Body Pattern)에 따라 크게 세 가지 종류로 나뉘는데요, 이 형태에 따라 설치 공간이나 압력 손실 정도가 달라집니다.

종류	특징	주요 장점 및 사용처
1. T-패턴 (T-Pattern) / 표준형	가장 흔한 형태. 유체의 흐름이 Z자 모양으로 90도 두 번 꺾입니다.	장점: 개폐 및 조절 성능이 가장 좋음. 단점: 압력 손실이 가장 큼.
2. Y-패턴 (Y-Pattern) / 앵글형	스템과 시트가 배관 흐름과 약 45도 각도를 이룹니다.	장점: T-패턴보다 압력 손실이 적음. 사용처: 고압/고온 서비스나 자주 개폐해야 하는 라인.

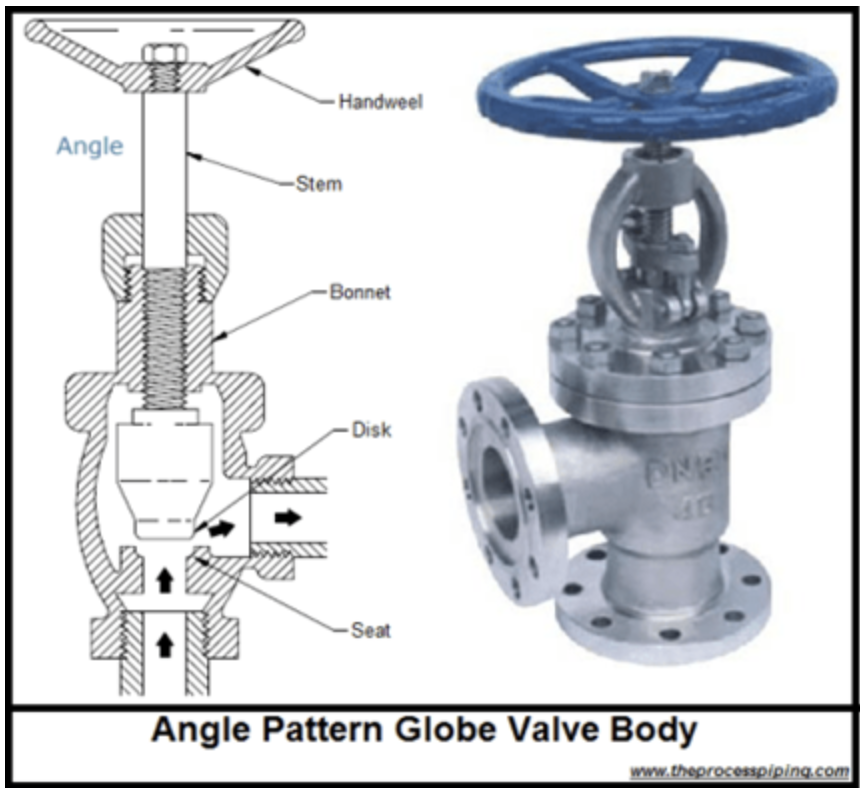

3. 앵글 패턴 (Angle Pattern)	유체가 90도로 꺾여 흐릅니다. (밸브 하나가 엘보(Elbow, 꺾이는 이음쇠) 역할도 겸함.)	장점: 배관 꺾임 구간에 설치하여 공간 절약. 압력 손실이 가장 적음.



현장에서 어떤 밸브를 선택할지 고민 중이라면, 글로브 밸브의 장점(정밀한 유량 조절)과 단점(압력 손실)을 함께 비교해 보는 것이 중요합니다.
다음 글에서는 볼 밸브를 포스팅 해 보겠습니다. 😘😘
